Бортовая система взвешивания для фронтальных погрузчиков. Система контроля нагрузки на ось.



Назначение бортовой системы взвешивания PROFILOAD Бортовая система взвешивания предназначена для определения веса груза, поднимаемых при помощи различных грузозахватных механизмов (ковш, вилы, пневмозахваты и т.д.), установленных на различной технике с гидравлической системой подъема и для карьерной техники с пневмоподвеской. Определение веса груза происходит в следствии преобразования давления в гидравлической системе, его обработки и пересчёте в значение массы в полностью автоматическом режиме, без участия оператора техники.

Техника, на которую устанавливается бортовая система взвешивания PROFILOAD

·         Фронтальные погрузчики

·         Вилочные погрузчики

·         Бетоносмесмесители с самозагрузкой

·         Карьерные самосвалы

·         Погрузочно-доставочные машины

·         Телескопические погрузчики

·         Мусоровозы

Отрасли применения бортовой системы взвешивания PROFILOAD

·         Угольная промышленность

·         Стивидорная деятельность

·         Сельское хозяйство

·         Животноводство

·         Строительство

·         Горнодобывающая промышленность

·         Складирование

·         Торговля

·         Логистика

Стандартная комплектация поставки для погрузчиков

Бортовая система взвешивания PROFILOAD состоит из:

1.    Бортового монитора – 1 шт

2.    Датчика давления – 2 шт

3.    Датчика зоны взвешивания – 1 шт

4.    Комплекта кабелей и метизов

5.    Паспорта и технической документации

Бортовая система взвешивания PROFILOAD внесена в государственный реестр средств измерений России и Республики Казахстан и разрешена для коммерческого учета отгружаемой продукции.

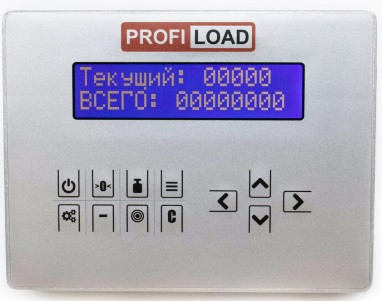

Бортовой монитор Корпус бортового монитора выполнен из прочного алюминия, что позволяет исключить вероятные механические повреждения электронных компонентов. Разъемные соединения защищают электронные компоненты от попадания пыли и влаги. Яркий ЖК дисплей позволяет видеть результаты взвешивания даже при прямом попадании солнечных лучей. Для удобства эксплуатации, в комплекте с монитором поставляется жесткий поворотный кронштейн для фиксации монитора в кабине и выбора оптимального положения для эксплуатации.

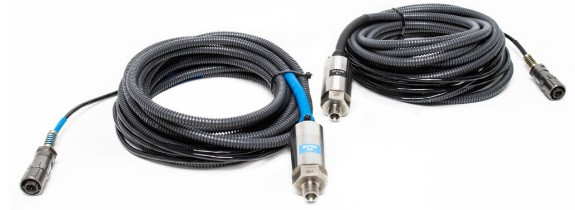

Датчики давления Два датчика давления устанавливаются в гидравлическую систему погрузчика и измеряют показания в момент подъема грузоподъемного механизма, в динамическом режиме без остановок. Корпус датчиков выполнен из прочной нержавеющей стали с герметичными соединениями, препятствующими попаданию пыли и влаги в приборную часть корпуса

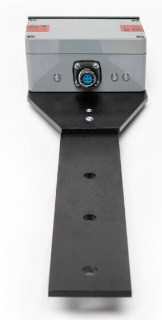

Датчик зоны взвешивания Датчик зоны взвешивания и ответная пластина выполнены из прочно стали. Электронные компоненты расположены в защитном герметичном корпусе, препятствующем попаданию пыли и влаги в приборную часть датчика. Благодаря прочному корпусу и жесткой металлической рейке, приборная часть защищена от погодных факторов и повреждений в следствии попадания твердой породы.

Установка бортовой системы взвешивания

В магистраль прямого и обратного давления гидравлической системы погрузчика устанавливаются датчики давления.

Датчик зоны взвешивания устанавливается на стрелу подъема ковша.

Бортовой монитор устанавливается в кабину погрузчика.

Дополнительные возможности системы взвешивания PROFILOAD Бортовая система взвешивания PROFILOAD с gsm-модемом PROFIGSM для передачи данных в онлайн сервис PROFIONLINE и принтером чеков PROFIPRINT.
Передача данных в личный кабинет позволяет контролировать отгрузку материала в любой точке мира где есть доступ в интернет, а печать чеков прямо в кабине погрузчика позволяет автоматизировать процесс отгрузки и учета материалов на месте. Так же система взвешивания PROFILOAD легко интегрируется в работу различных систем мониторинга и диспетчеризации на предприятиях, таких как Wialon, Omnicomm и с другими система Glonass. Система определения осевого перегруза

Современная бортовая система взвешивания для грузового транспорта с рессорной и пневматической подвеской. Максимальная простота и низкая цена в сочетании с современными технологиями взвешивания делают систему взвешивания AXISLOAD незаменимым инструментом для решения основных задач, связанных со взвешиванием и учетом материалов, транспортируемых по дорогам общего пользования. Система AXISLOAD одинаково пригодна как для предотвращения перегрузки транспорта, так и для измерения нагрузок на каждую ось транспортного средства и его суммарной загрузки.

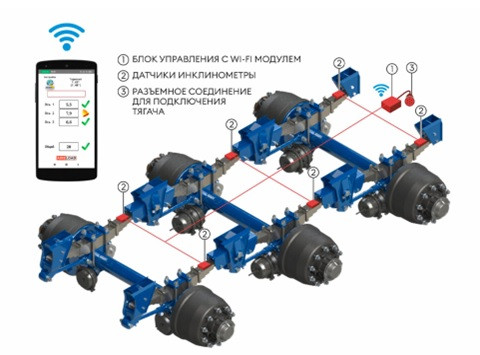

Система состоит из датчиков, устанавливаемых на каждую рессору всех осей грузовика или в пневмосистему и приложения AXISLOAD, устанавливаемого на смартфон. Наша компания уже более 7 лет производит бортовые системы взвешивания для различной техники, успешно эксплуатируемые на множествах предприятий. Нам важно, чтобы системы были максимально надежны и долговечны, со строгим соблюдением заявленных метрологических характеристик. В этой связи в данной системе были применены бесконтактные датчики-инклинометры в целях исключения механических воздействий неизбежных деформаций металла основных агрегатов подвесок транспортных средств и отсутствия их влияния на процесс и точность измерений. Установка системы осевого перегруза AXISLOAD не влечет за собой каких-либо конструктивных изменений подвески автомобиля, в том числе отсутствуют сварочные и слесарные работы в процессе установки датчиков. Крепление датчиков осуществляется по средствам специальный промышленной клейкой основы с последующей фиксацией стальными хомутами.
