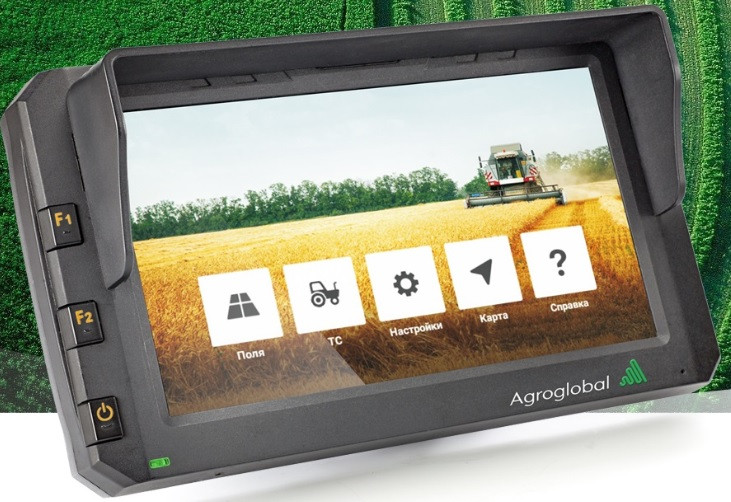

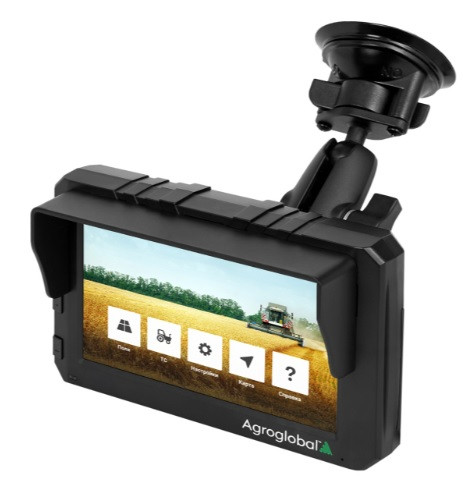

Система агронавигации AGN AT5 с усиленной антенной AD15
Система агронавигации AGN AT5 с усиленной антенной AD15В наличии
3 350 руб.
+375 (29) 347-98-27
  • +375 (17) 377-35-30
  • +375 (17) 377-35-31
Купить

Описание

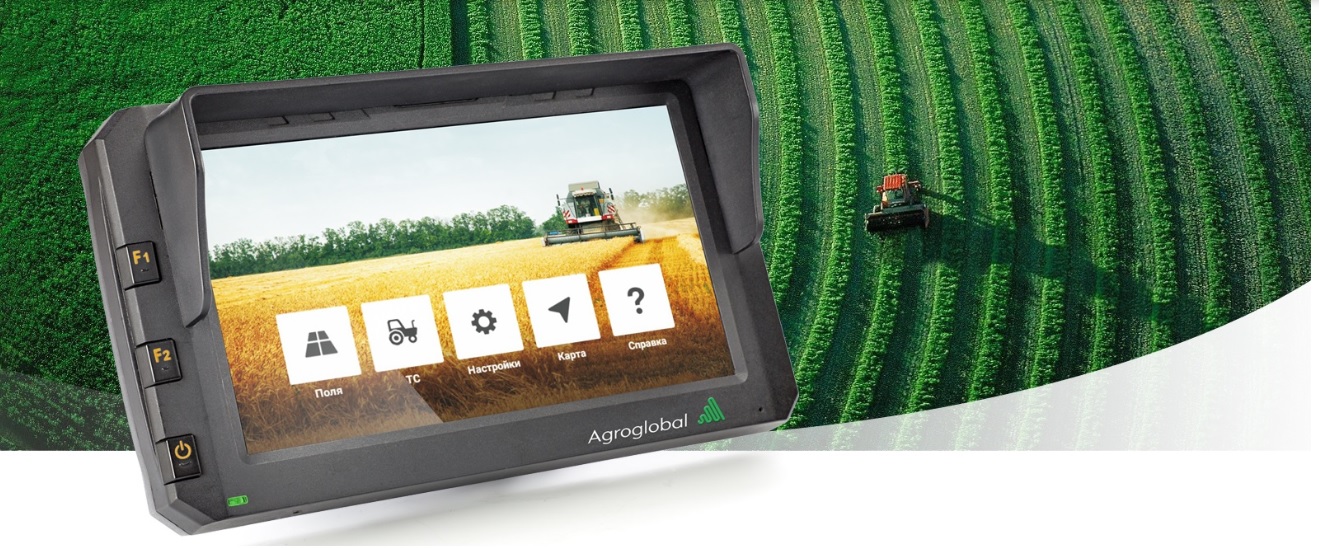

Система агронавигации AGN AT5 с усиленной антенной AD157(4).jpg

Универсальный прибор, в базовой комплектации работает как простой курсоуказатель для широкого спектра работ. Однако, основная задача прибора — ​работа в составе системы контроля над процессом внесения различных химических составов при проведении полевых работ. Система контроля позволяет выдерживать норму внесения на гектар, контролировать заход на обработанный участок поля и автоматически отключать секции (и форсунки).

Для работ, требующих повышенной точности позиционирования, прибор позволяет гибко работать с RTK системами. Наличие встроенного 3G модема позволяет получать RTK поправки через интернет соединение (NTRIP клиент) с последующей трансляцией поправок во внешний GNSS приёмник (Ровер).

Также наличие 3G модема позволяет прибору отправлять различные отчёты о работе системы во внешние системы онлайн мониторинга.

Основная задача: Навигация сельскохозяйственной техники (параллельное вождение).
Контроль нормы вылива / внесения при опрыскивании / разбрасывании*
Удалённый мониторинг процесса опрыскивания / разбрасывания

Экран 7″ ёмкостной тачскрин, 1024*600
Внешняя память SD-карта, до 128GB
USB-порты 2 х USB2.0 (Micro USB)
Поддержка камеры 2 канала 720p USB (1 мегапиксель) 2 канала запись
2G / 3G модем Встроенный
Антенна GPS Внешняя активная двухчастотная GNSS-антенна
Антенный кабель 4 м, в защитном гофре
Операционная система Android V5.1 (KitKat)
Напряжение питания 12 / 24 В пост.
Потребляемая мощность <10 Вт
Размеры 29 х 123 х 193 мм (головное устройство)
Рабочая температура -20° … +70° С
Температура хранения -40° … +80° С
Степень защиты IP64
Испытание на вибрацию 5–300 Гц, 2 г

Точность курсоуказания от ряда к ряду 20-30 см – при получении поправок EGNOS (SBAS)
15-20 см – с двухчастотным RTK приёмником** без RTK поправок
2-4 см – с двухчастотным RTK приёмником** с RTK поправками

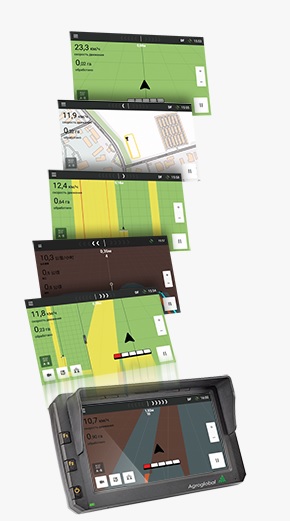

Шаблоны движения Прямая AB / Периметр / Произвольная форма / Замер площади / Идентичные кривые
Рабочие режимы Дневной / ночной
Режим обработки с воздуха
Позиционирование на OSM картах
Отчёты На SD-карту (kml-файл), на удалённый сервер (Wialon)
Функция мониторинга Wialon IPS
Управление опрыскиванием/разбрасыванием* Автоматическое / ручное управление секциями
Контроль нормы внесения





Система в комплекте с блоком управления позволяет управлять форсунками опрыскивателя.

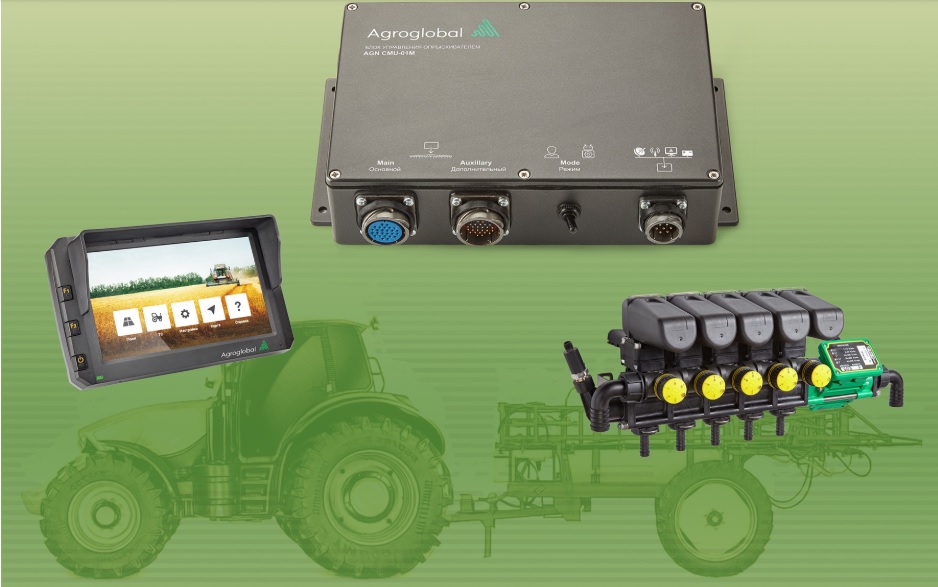

БЛОК УПРАВЛЕНИЯ ОПРЫСКИВАТЕЛЕМ AGN CMU-01M



Блок управления контроля является составной частью системы контроля над процессом внесения жидких удобрений. Позволяет автоматизировать процесс обработки поля, тем самым значительно минимизировать человеческий фактор. Используется совместно с системой агронавигации AGN AT5.


РАБОЧИЕ ПАРАМЕТРЫ





Основная задача Управление и контроль внесения жидких химических растворов в сельском хозяйстве
Функции:
Управление главным клапаном
Управление секционными клапанами в автоматическом и/или в ручном режимах (до 9 секций одновременно)
Автоматическое управление расходом жидкости в зависимости от скорости движения техники и заданной нормы внесения
Управление подсветкой форсунок опрыскивателя
Автоматическое раздельное отключение до 9 гидравлических секций и 8 концевых форсунок c электронным управлением при заходе на обработанный участок
Материал корпуса БКУ Алюминий
Класс защиты корпуса IP66
Климатические условия использования УХЛ (умеренно-холодный климат)
Тип разъёмов FQ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДКЛЮЧАЕМОГО ОБОРУДОВАНИЯ





Производитель арматуры GEO LINE, ARAG
Производитель расходометра GEO LINE, ARAG
Тип подключения 3-х приводной, пропорциональный клапан 2-х проводный
Исполнительные механизмы:
Секционные клапаны (2-3 ходовые)
Регулировочный клапан (3 ходовой)
Главный клапан (3 ходовой)
Управляемая форсунка, Lin интерфейс
Подсветка форсунок (2 канала по 8 А)

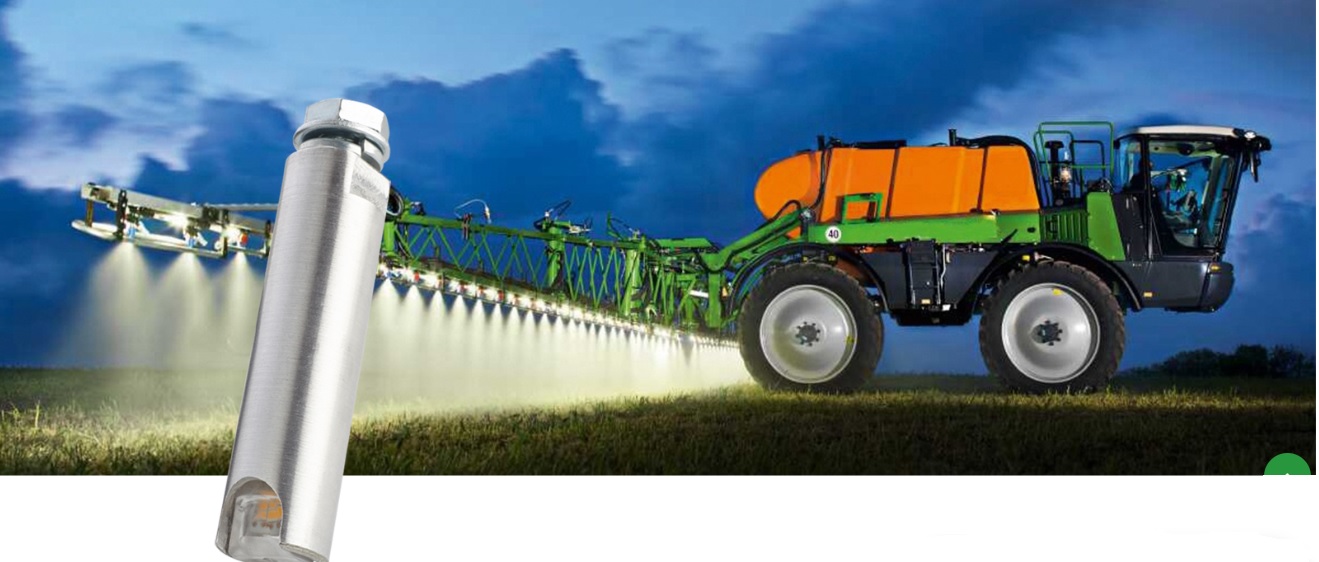

ЭЛЕМЕНТ ПОДСТВЕТКИ ФОРСУНОК

Элемент подсветки предназначен для оценки работы форсунок в тёмное время суток. Размещается между парой форсунок и подсвечивает факел, позволяя оценить качество и работоспособность системы. Может использоваться как в составе нашей системы контроля, так и автономно.Даже при применении нескольких ступеней фильтрации заправка водой из открытого водоёма может привести к неравномерной работе или полному прекращению работы форсунок. Без визуального контроля работы не обойтись!


Основная задача:
Подсветка боковых факелов штанги опрыскивателя
Характеристики элемента подсветки:
Диаграмма направленности 2х120° («Бабочка»);
Напряжение питания— от 9 до 28 В, полярность значения не имеет;
Потребляемая мощность— 1,6 Вт;
Световой поток— 200 лм;
Цветовая температура 3000°К (4000°К по желанию);
Габариты 65х18 мм;
Крепление: болт М8;
Тип разъёма: AMP, серии SUPERSEAL 1,5;
Материал корпуса: сплав АМГ6 (химически стойкий).



ЦЕНА УКАЗАНА БЕЗ НДС 20%.
